WYDC/LVDT型位移传感器的输出方式简介:
1、 型号中WY表示位移传感器，DC表示直流供电， L表示单向量程，D表示双向量程，数字表示量程量。
例：WYDCD-100L表示：位移直流供电，单向、100mm量程。100L与50D的量程量相等。见图1。
2、 单向量程输出的是正信号（如0-5V、0-10mA、4-20mA等）。双向量程输出的是正负信号（如±5V、±10V等）。
3、 尺寸表中的量程为所要测量的范围，在此范围内，保证其线性度。当拉杆超出量程外时，传感器将进入非线性区。见图2。
4、当拉杆超出量程外时，如果不希望电压继续增加，可对输出信号限幅。限幅后的输出见图3。
5、尺寸表中B为参考数值，（B最大-B最小）为传感器的行程，是拉杆所能活动的最大空间。行程大于量程。见图2。分离式不受此限制。
6、分离式为拉杆可以和传感器分离。在30mm量程以下传感器中，分离式较容易做到拉杆和传感器无磨擦。因此，小量程高精度传感器用分离式较好。
7、传感器的输出方向分为拉式（即拉杆向外拉时输出增大）和推式（拉杆向里推时输出增大）。回弹式传感器默认为推式，其余默认为拉式。
8、回弹式传感器内部装有弹簧，把拉杆向外推。拉杆端部有触头。靠外界物体按压触头进行测量。回弹式只适应小量程传感器。

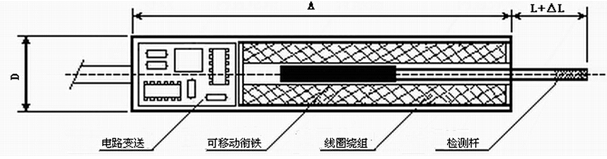

WWYDC/LVDT型位移传感器内部结构图：

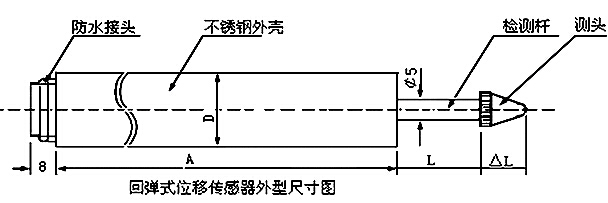

6、WYDC/LVDT型传感器外型尺寸、技术指标：
|
规 格 |
量程 （mm) |
A(mm) |
L（mm) |
△L（mm） |
D(mm) |
E(mm) |
|
最 小 |
最 大 |
|
5L、2.5D |
5、±2.5 |
180 |
30 |
54 |
15 |
Φ26 |
M5 |
|
10L、5D |
10、±5 |
180 |
30 |
80 |
15 |
Φ26 |
M5 |
|
20L、10D |
20、±10 |
180 |
30 |
95 |
15 |
Φ26 |
M5 |
|
30L、15D |
30、±15 |
180 |
30 |
111 |
15 |
Φ26 |
M5 |
|
50L、25D |
50、±25 |
230 |
30 |
155 |
15 |
Φ26 |
M5 |
|
100L、50D |
100、±50 |
280 |
30 |
205 |
15 |
Φ26 |
M5 |
|
150L、75D |
150、±75 |
380 |
30 |
265 |
15 |
Φ26 |
M5 |
|
200L、100D |
200、±100 |
400 |
30 |
321 |
15 |
Φ26 |
M5 |
|
300L、150D |
300、±150 |
540 |
30 |
485 |
15 |
Φ26 |
M5 |
|
400L、200D |
400、±200 |
670 |
30 |
644 |
15 |
Φ26 |
M5 |
|
500L、250D |
500、±250 |
830 |
50 |
749 |
15 |
Φ26 |
M5 |
|
600L、300D |
600、±300 |
950 |
50 |
749 |
15 |
Φ26 |
M5 |
|
700L、350D |
700、±350 |
960 |
50 |
791 |
20 |
Φ26 |
M8 |
|
800L、400D |
800、±400 |
1093 |
50 |
845 |
20 |
Φ26 |
M8 |
|
900L、450D |
900、±450 |
1242 |
50 |
1004 |
20 |
Φ26 |
M8 |
|
1000L、500D |
1000、±500 |
1336 |
50 |
1088 |
20 |
Φ26 |
M8 |
|
综合精度 |
0.05％、0.1％、0.5％、1％F·S |
|
输出信号 |
4～20mA、0～5V或0～±5V、0～±10V |
|
电源电压 |
9V、12V、15V、24VDC（标准） |
|
工作温度 |
-10～60℃ |
|
零点漂移 |
0.01％/℃ |
|
灵敏度漂移 |
0.05％/℃ |
|
动态频率 |
0～200Hz |
|
|
|
|
|
|
|
|
|
注：*L表示单向，D表示双向。* 本产品有回弹式可分离式两种。*如需特殊规格尺寸的传感器可订制。
|
